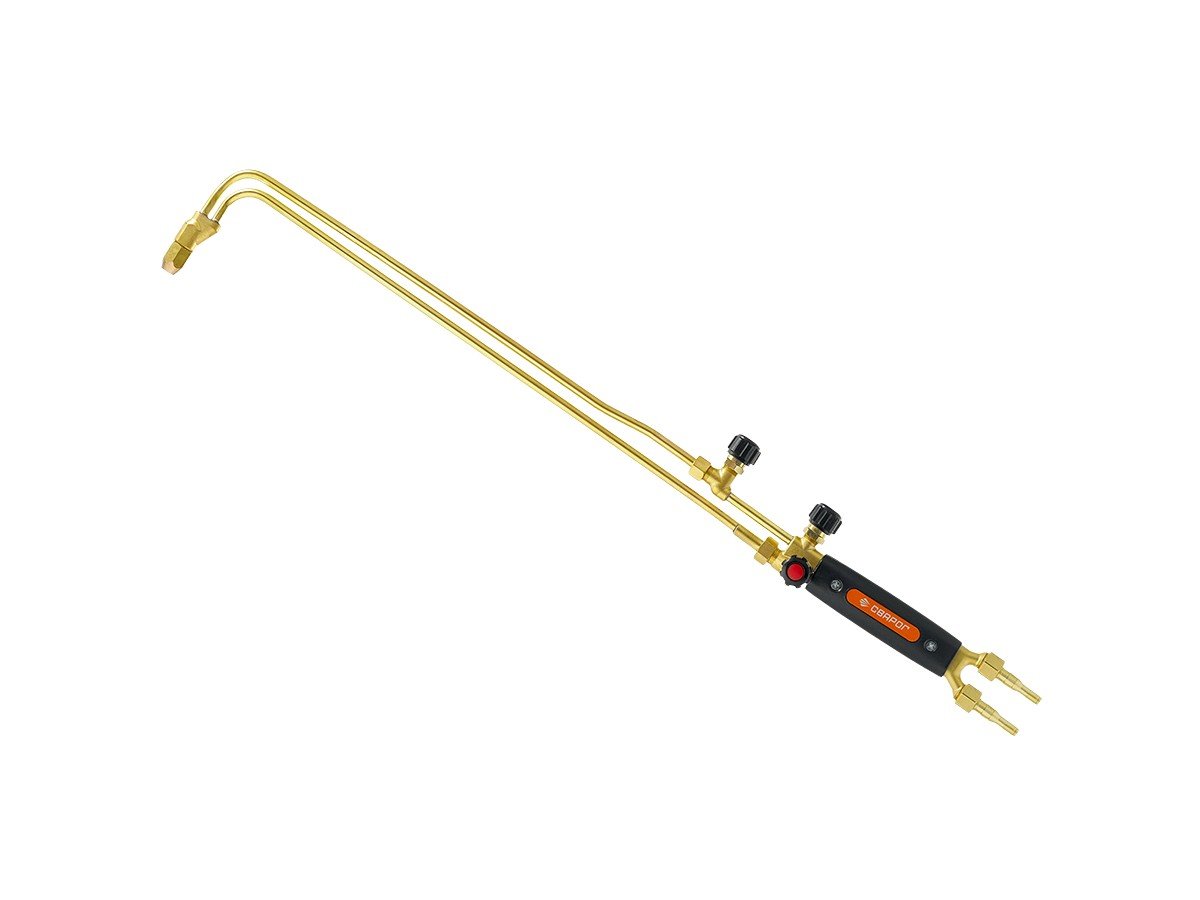

Пропановый резак Сварог Р1ПМ-У — удлинённая версия модели Р1ПМ, разработанная для более комфортной работы при резке крупногабаритных заготовок и в условиях, где требуется увеличенная дистанция до зоны реза. Угол головки 90° обеспечивает точность и контроль при выполнении сложных операций.
Резак комплектуется внутренним мундштуком №2 и предназначен для резки металла толщиной 15–30 мм, с возможностью расширения диапазона до 100 мм при установке других мундштуков. Длина 750 мм снижает тепловую нагрузку на оператора и повышает удобство при длительной работе.
Мундштуки наружные:
№1П, код 102375 —в комплекте с резаком1 шт.
Мундштуки внутренние:
№2 (15–30 мм), код 102358 —в комплекте с резаком1 шт.
№1 (до 15 мм), код102357 — не входит в комплект, приобретается отдельно 1 шт.
№3 (30–50 мм), код102376 — не входит в комплект, приобретается отдельно 1 шт.
№4 (50–100 мм), код 102377 — не входит в комплект, приобретается отдельно 1 шт.
| Параметр | Значение |
| Тип резака | Инжекторный |
| Горючий газ | Пропан |
| Угол наклона головки, ° | 90 |
| Подача режущего кислорода | Вентильное |
| Максимальная толщина разрезаемой стали, мм | 100 |
| Максимальная толщина разрезаемой стали мундштуками из комплекта, мм | до 25 |
| Давление на входе кислорода, МПа | 0.35–0.5 |
| Давление на входе горючего газа, МПа | 0.01–1.5 |
| Расход кислорода при работе на горючем газе, м³/ч | 2.9–15.6 |
| Расход горючего газа, м³/ч | 0.41–0.62 |
| Присоединительные размеры — Вход (кислород) | М16×1.5 |
| Присоединительные размеры — Вход (горючий газ) | М16×1.5LH |
| Диаметр ниппеля, мм | 6.3/9.0 |
| Габаритные размеры, мм | 750×50×110 |
| Вес, кг | 0.85 |
| Гарантия | 2 года |
